LES RÉDUCTEURS
Avertissement : Ce texte est volontairement simple, voire simpliste. C'est une introduction permettant de mieux appréhender le cours habituel.
Présentation
Les réducteurs sont des composants importants de la chaîne d'énergie, il ont pour rôle de modifier les caractéristiques du mouvement de rotation produit par un moteur, afin de l'adapter au mieux aux demandes du récepteur.
Le réducteur est caractérisé par son rapport de transmission : R
- R < 1 nous avons à faire à un réducteur
- R > 1 nous avons à faire à un multiplicateur de vitesse
Souvent, le réducteur est réversible, c'est à dire que la sortie peut jouer le rôle d'entrée et réciproquement.

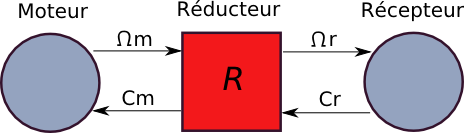

Place du réducteur dans la chaine d'énergie
Le réducteur s'interpose entre le moteur et le récepteur. Il modifie les deux valeurs caractéristiques du mouvement de rotation :
- la vitesse de rotation (Ω)
- le couple transmis (C)
- la puissance de sortie est donnée par : Ps = Cr . Ωr
- la puissance d'entrée est donnée par : Pe = Cm . Ωm
- le rendement est donné par : η = Ps / Pe = (Cr . Ωr) / (Cm . Ωm)
Ω r
= R . Ω m (par
définition)
η Cm = R . Cr
η Cm = R . Cr
On peut noter que le rendement n'intervient pas sur la vitesse de rotation et qu'un réducteur de vitesse est un multiplicateur de couple.
Constitution d'un réducteur
Il existe de nombreuses manières de réaliser un réducteur. Nous allons voir ici le réducteur constitué de roues dentées à axes parallèles.
On trouve la relation liant les vitesses de rotation en entrée et en sortie en remarquant que les roues ne peuvent glisser l'une par rapport à l'autre. C'est la condition de non glissement.
Si R1 est le rayon de la roue 1 et R2, le rayon de la roue 2 alors :
Ω1.
R1 = Ω2
. R2
Exemple l'essoreuse à salade
Le train d'engrenages
Ce réducteur est constitué de la mise en cascade de deux ensembles présentés ci-dessus.
