Caractéristiques

Symbole

Les capteurs mécaniques de position, appelés aussi interrupteurs de position, sont surtout employés dans les systèmes automatisés pour assurer la fonction détecter les positions. On parle aussi de détecteurs de présence.

Ils sont réalisés à base de microcontacts placés dans un corps de protection et muni d'un système de commande ou tête de commande (voir en bas de page)

Avantages

• sécurité de fonctionnement élevée : fiabilité des contacts et manoeuvre positive d'ouverture
• bonne fidélité sur les points d'enclenchement ( jusqu'à 0,01 mm)
• séparation galvanique des circuits
• bonne aptitude à commuter les courants faibles combinée à une grande endurance électrique
• tension d'emploi élevée
• mise en oeuwe simple, fonctionnement visualisé
• grande résistance aux ambiances industrielles.

Détections

• Tout objet solide

Technologie

• 2 fils

Utilisations

Les plus significatifs se rencontrent dans la mécanique et la machine-outil (usinage, manutention, levage,. . .), dans l'agro-alimentaire et la chimie (conditionnement, emballage, etc.) sur des types d'applications relevant de :

• - la détection de pièces machines (cames, butées, pignons...)
• - la détection de balancelles, chariots, wagons,
• - la détection directe d'objets, etc.

Principe :

C'est un commutateur,commandé par le déplacement d'un organe de commande (corps d'épreuve).

Lorque le corps d'épreuve est actionné,il ouvre ou ferme un contact électrique.

De nombreux modèles peuvent être associés au corps : tête à mouvement rectiligne, angulaire ou multidirection associée à différents dispositifs d'attaque (à poussoir, à levier, à tige, etc.).

La tête de commande et le dispositif d'attaque sont déterminés à partir de :

• la forme de l'objet : came 30°, face plane, forme quelconque, etc.
• la trajectoire de l'objet : frontale, latérale, multidirectionnelle, etc.
• la précision de guidage.

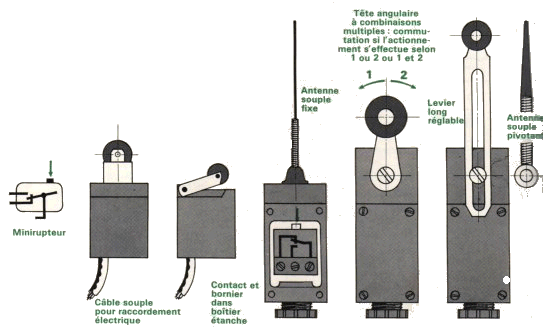

Gamme des interrupteurs de position
