Acquérir / Détecteurs ILS

LES INTERRUPTEURS à LAME SOUPLE

Caractéristiques


 Un interrupteur à lame souple est constitué d'un boîtier à l'intérieur duquel est placé un contact électrique métallique souple sensible aux champs magnétiques.

Lorsque le champ est dirigé vers la face sensible du capteur le contact se ferme.



Avantages

  • Pas de contact physique avec l’objet détecté.
  • Pas d’usure ; possibilité de détecter des objets fragiles, fraîchement peints…
  • Durée de vie indépendante du nombre de manœuvres.
  • Produit entièrement encapsulé dans la résine donc étanche.
  • Encombrement

Détections

  • Tout objet magnétique

Portée de détection

  • dépend de l'objet magnétique

Technologie

  • 2 fils ou 3 fils

Utilisations

  • détection de fermeture de portes ou fenêtres (domotique)
  • détection de la position d'un vérin sur les systèmes automatisés.

Symbole

symbole courant

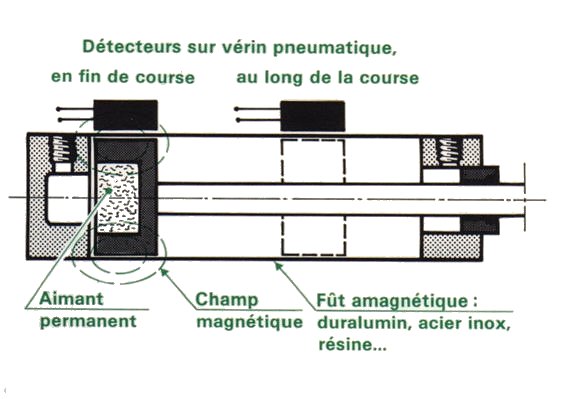

Exemple : ILS sur Verin













application aux vérins pneumatiques

Principe

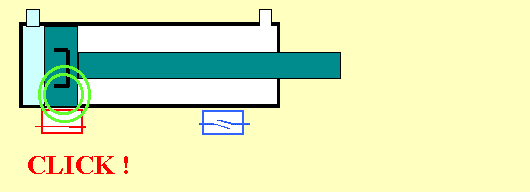

animation d'une association ILS / vérin pneumatique
