Acquérir / Détecteurs de proximité photo électrique

LES DETECTEURS DE PROXIMITE PHOTO ELECTRIQUE

Caractéristiques	Un détecteur photoélectrique réalise la détection d'une cible, qui peut être un objet ou une personne, au moyen d'un faisceau lumineux. Les détecteurs photoélectriques se composent essentiellement d'un émetteur de lumière associé à un récepteur photosensible. La détection est effective quand l'objet pénètre dans le faisceau lumineux et modifie suffisamment la quantité de lumière reçue par le récepteur pour provoquer un changement d'état de la sortie. Elle est réalisée selon deux procédés : blocage du faisceau par la cible. renvoi du faisceau sur le récepteur par la cible Avantages Pas de contact physique avec l’objet détecté. détection d'objets de toutes formes et de matériaux de toutes natures détection à très grande distance, sortie statique pour la rapidité de réponse ou sortie à relais pour la commutation de charges jusqu'à 2 A généralement en lumière infrarouge invisible, indépendante des conditions d'environnement Détections Tout objet dépend de l'opacité et de la réflection de l'objet Portée de détection jusqu'à plusieurs mètres dépend du système employé Technologie 3 fils Utilisations détection d'objets et de produits dans la manutention et le convoyage, détection de pièces dans les secteurs de la robotique, détection de personnes, de véhicules ou d'animaux dans les secteurs des ascenseurs et du bâtiment en général, etc.
Pour réaliser la détection d'objets dans les différentes applications, 3 systèmes de base sont proposés:

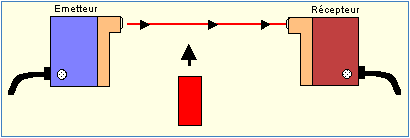

Système barrage 2 boitiers portée : 30m pas les objets transparents	Symbole

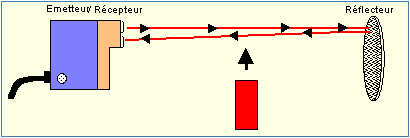

Système réflex 1 boitier portée : 15m pas les objets transparents et réfléchissants	Symbole

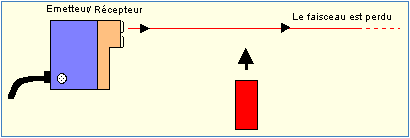

Système proximité 1 boitier portée : dépend de la couleur de l'objet(clair mieux détecté) pas les objets transparents	Symbole	gif issu de SITELEC (//perso.wanado.fr/grc/)
